Kolana rurowe: kąty, promienie gięcia i zużycie w transporcie pneumatycznym
Każda zmiana kierunku rurociągu to opory przepływu i miejsce, w którym instalacja zużywa się najszybciej. Wybór kąta i promienia gięcia kolana ma większy wpływ na żywotność linii transportu pneumatycznego, niż mogłoby się wydawać.
Michał WiśniewskiSpecjalista ds. armatury przemysłowej
Spis treści
Dlaczego kolano to najbardziej wytężony element rurociągu?
W transporcie pneumatycznym cząstki produktu poruszają się z dużą prędkością i na łuku kolana uderzają w jego zewnętrzną ściankę. To właśnie tam materiał ścierny - granulat z domieszką szkła, regranulat, piasek czy tworzywa z włóknem szklanym - wybiera materiał najszybciej. Dobrze dobrane kolano potrafi pracować wielokrotnie dłużej niż przypadkowe.
Kąt gięcia: tylko tyle, ile potrzeba
Kolana produkowane są w typowych kątach od kilkunastu do 90°. Zasada jest prosta: im mniejszy kąt, tym łagodniejsza zmiana kierunku, mniejsze opory przepływu i wolniejsze zużycie. Jeżeli geometria hali pozwala rozłożyć zmianę kierunku na dwa kolana 45° zamiast jednego 90°, instalacja na tym zyska - zarówno energetycznie, jak i serwisowo.
Promień gięcia: R ma znaczenie
Drugim parametrem jest promień gięcia R (np. R=75, R=100, R=150 mm i większe). Kolana o dużym promieniu prowadzą strumień produktu łagodniej: cząstki uderzają w ściankę pod mniejszym kątem, więc erozja postępuje wolniej, a spadek ciśnienia na kolanie jest mniejszy. Kolana o małym promieniu wybiera się głównie tam, gdzie brakuje miejsca na zabudowę.
Materiał kolana a rodzaj transportowanego produktu

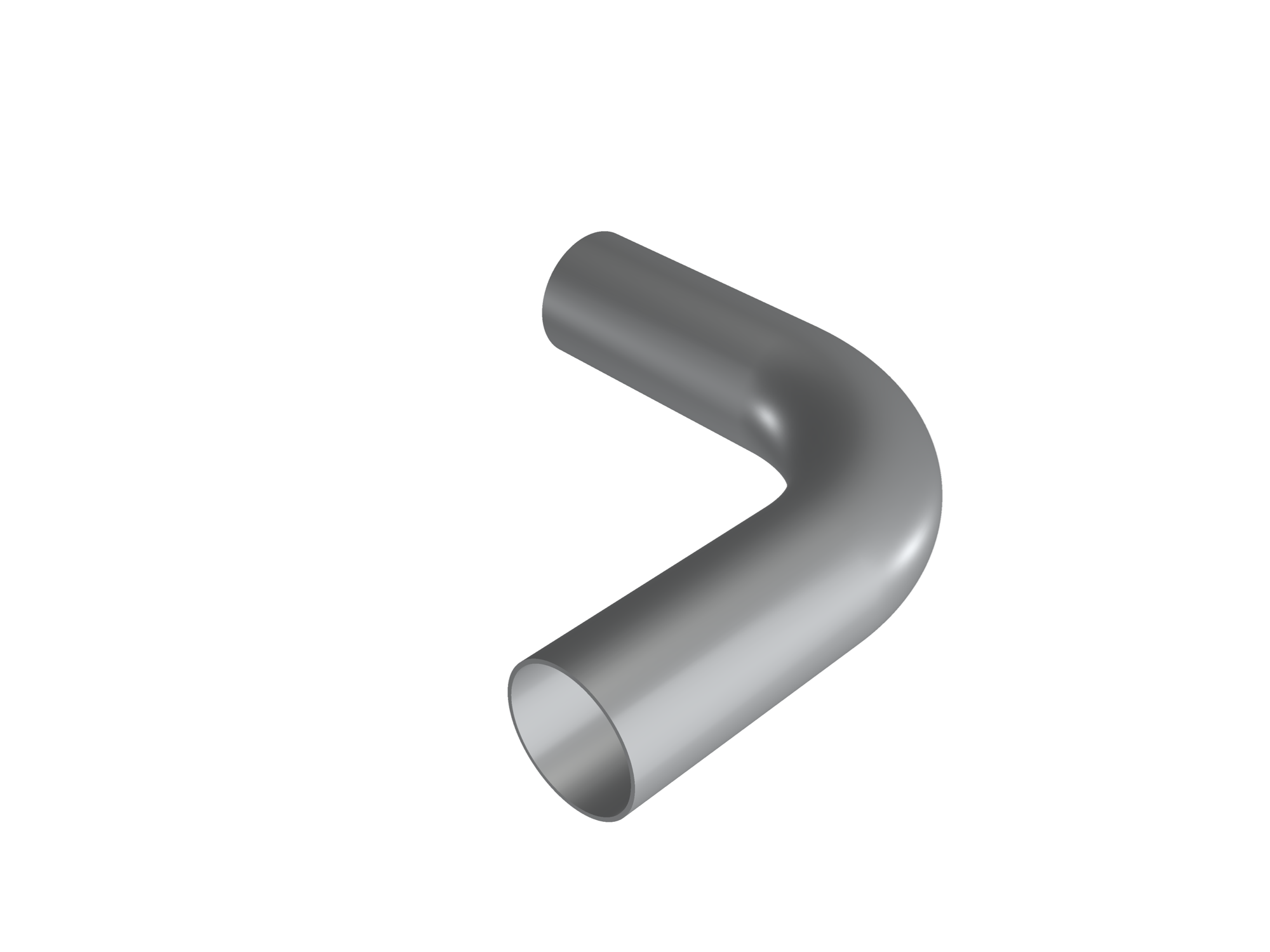

- Kolana nierdzewne - uniwersalny wybór: odporność na korozję, higiena i wytrzymałość mechaniczna, standard w przemyśle spożywczym i chemicznym.
- Kolana aluminiowe - lekkie i tańsze, chętnie stosowane w instalacjach tworzyw sztucznych przy produktach o umiarkowanej ścieralności.
- Kolana szklane - szkło borokrzemowe daje podgląd przepływu i bardzo gładką powierzchnię; ceniona opcja przy produktach wrażliwych na zanieczyszczenia.
Grubość ścianki i kontrola zużycia
Przy produktach silnie ściernych warto wybrać kolano o grubszej ściance i zaplanować kontrolę zużycia - najprościej przez pomiar grubości ścianki na zewnętrznym łuku podczas przeglądów. Wymiana kolana planowo, przed perforacją, kosztuje ułamek tego, co nieplanowany przestój linii i sprzątanie hali po rozszczelnieniu.
Podsumowanie
Dobierając kolano, zwróć uwagę na trzy parametry: kąt (możliwie mały), promień gięcia (możliwie duży) i materiał ze ścianką dopasowane do ścieralności produktu. Masz nietypowy przypadek? Prześlij nam parametry instalacji w zapytaniu ofertowym - doradzimy konkretny wariant i przygotujemy wycenę, zwykle w ciągu godziny.
